En el diseño de una vivienda o un edificio inteligente, uno de los mayores retos es conseguir un control completo y fácil de utilizar sin disparar el presupuesto. Esto se hace especialmente evidente cuando en una misma estancia conviven el aire acondicionado por conductos, con regulación por zonas, y el suelo radiante.
En estos proyectos es habitual encontrar varios controles en la pared: un mando para la climatización por conductos, un termostato para el suelo radiante y los pulsadores de iluminación y persianas. Cada sistema se ha previsto por separado, con sus propios equipos, cableados y necesidades de instalación. El resultado es una pared cargada de mecanismos y un usuario que debe manejar distintos controles para ajustar el confort de una sola habitación.
Lo paradójico es que, en ocasiones, la domótica se ha descartado por considerarla demasiado cara, mientras que ya se ha reservado una partida importante para la zonificación del aire por conductos —con soluciones como Airzone—, los termostatos del suelo radiante y el controlador situado junto a los colectores. Antes de asumir que KNX supone un sobrecoste, conviene analizar cuánto cuesta ese conjunto y qué funciones podríamos integrar con otra arquitectura de control.
Desde Enneo Ingeniería queremos mostrarte cómo la pantalla táctil Zennio CX33 puede unificar el control de la estancia en una única interfaz, reuniendo climatización, iluminación y persianas. Combinada con los actuadores y las interfaces adecuados, permite simplificar el manejo y coordinar los sistemas de climatización para evitar que trabajen de forma contradictoria.
La oportunidad está en estudiar la instalación desde el principio: el presupuesto previsto para controlar el aire por conductos y el suelo radiante puede servir de base para una solución KNX que incorpore también iluminación y persianas. Según los equipos elegidos y el alcance del proyecto, esta integración puede reducir la duplicidad de controles y optimizar el coste total. A continuación, veremos qué aporta la CX33 y en qué condiciones tiene sentido apostar por ella.
¿Cuánto control estás pagando ya sin tener una instalación domótica?
Imaginemos una vivienda de obra nueva con tres dormitorios, salón-comedor, cocina y dos baños. Para climatizarla se han previsto dos sistemas: suelo radiante y aire acondicionado por conductos con zonificación. Una solución habitual que, sobre el papel, parece tener todo lo necesario para regular la temperatura de cada estancia.
Pero, antes de valorar cuánto costaría incorporar domótica, vamos a revisar qué equipos de control estamos pagando ya.
Suelo radiante: seis zonas y seis termostatos cableados
En nuestro ejemplo, el suelo radiante cuenta con una caja de conexiones para seis zonas y seis termostatos cableados. Las zonas se distribuyen según el diseño de la instalación; no tienen por qué coincidir exactamente con el número de habitaciones.
Para contener el presupuesto, suponemos que se han elegido termostatos sin conexión a internet ni aplicación móvil. Algunos pueden incorporar programación horaria, pero el manejo se realiza desde cada dispositivo.
A estos elementos se suman los actuadores de las válvulas del colector y el cableado entre los termostatos y la caja de conexiones. Tenemos, por tanto, un sistema de regulación completo, con su propio montaje y puesta en marcha.
Aire acondicionado por conductos: otra estructura de control independiente
Para el aire acondicionado se ha previsto una máquina de expansión directa por conductos, equipada con un sistema de zonificación que incluye:
- Una pasarela de comunicación con la máquina.
- Una centralita de zonificación.
- Un servidor web para el acceso mediante aplicación, según la solución elegida.
- Cuatro termostatos, uno de ellos con función de maestro.
- Las rejillas motorizadas correspondientes a las cuatro zonas.
- El cableado de alimentación y comunicación necesario.
Este sistema también requiere instalación, configuración y comprobación de funcionamiento: hay que asociar los termostatos a sus zonas, configurar la comunicación con la máquina y verificar la apertura y el cierre de las rejillas.
Dos sistemas de climatización y diez controles de temperatura

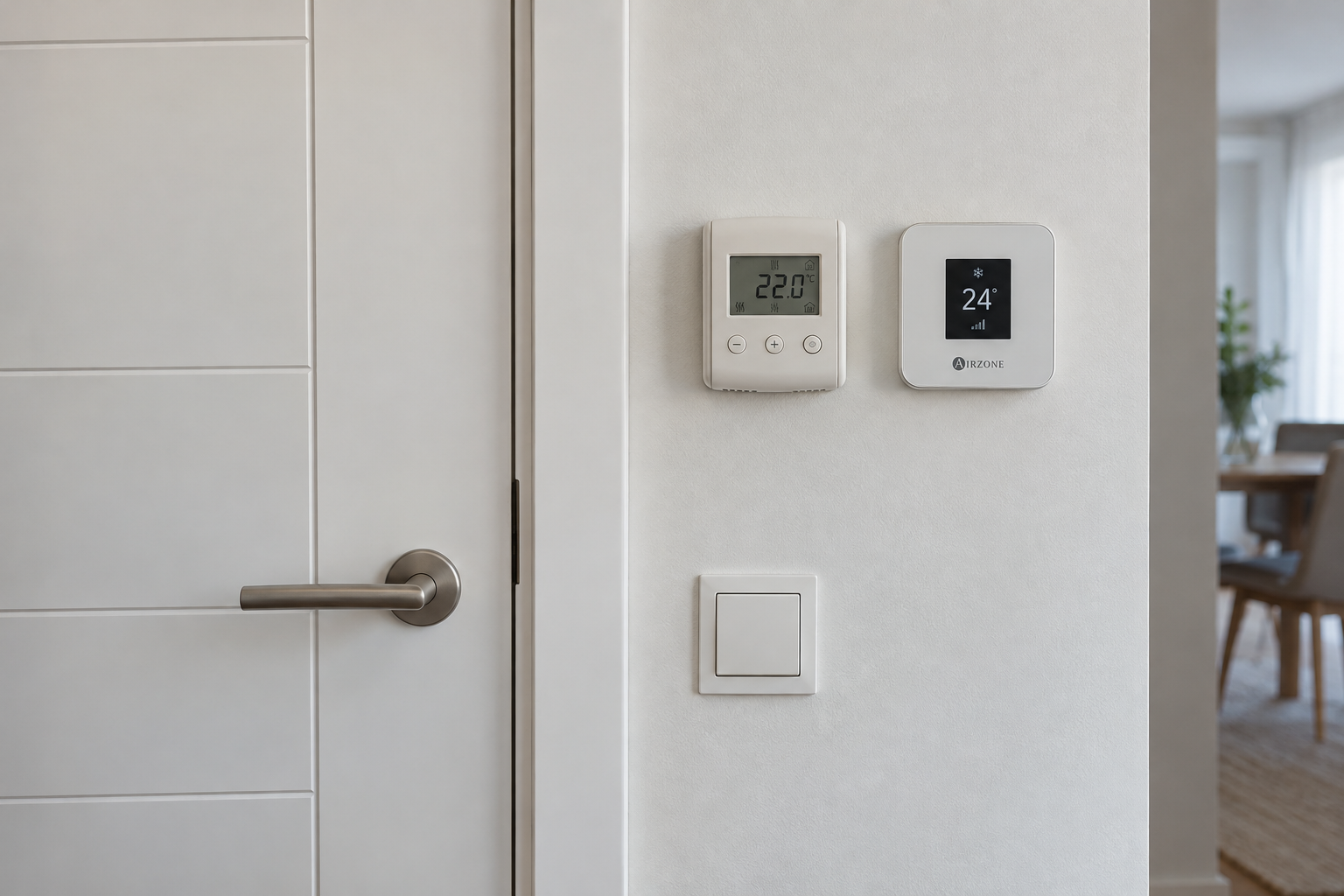

El resultado de nuestro ejemplo son seis termostatos para el suelo radiante y cuatro para el aire acondicionado. En las estancias atendidas por ambos sistemas, el usuario puede encontrarse con dos controles de temperatura diferentes en la misma pared, además de los mecanismos de iluminación y persianas.
Cada termostato tiene su aspecto, su forma de uso y sus ajustes. Uno puede permitir control desde el móvil y el otro obligar a desplazarse hasta la habitación. Y, si no se ha previsto una coordinación entre ambos sistemas, sus consignas y modos de funcionamiento se gestionan por separado.
Todo esto tiene un coste que va más allá del precio de los termostatos: incluye centrales, interfaces, cableados y tiempo de instalación y configuración. Aunque no lo llamemos domótica, ya estamos destinando una parte del presupuesto a controlar la vivienda.
¿Y si ese presupuesto pudiera dar para algo más?
Aquí es donde merece la pena replantear el proyecto. ¿Y si, en lugar de sumar dos estructuras de control independientes, destinamos ese presupuesto a una instalación KNX que permita gestionar ambos sistemas desde una misma pantalla y añadir el control de iluminación y persianas?
Zennio CX33 y sus mejores compañeros: una solución KNX para integrar climatización, iluminación y persianas
Para replantear la instalación de nuestra vivienda, necesitamos que cada equipo cumpla una función concreta: medir la temperatura, regular el suelo radiante, gestionar las zonas de aire, comunicar las órdenes a la máquina de climatización y permitir la incorporación de otros controles de la vivienda. La diferencia es que estos elementos compartirán información a través de KNX y el usuario podrá manejarlos desde una misma interfaz.

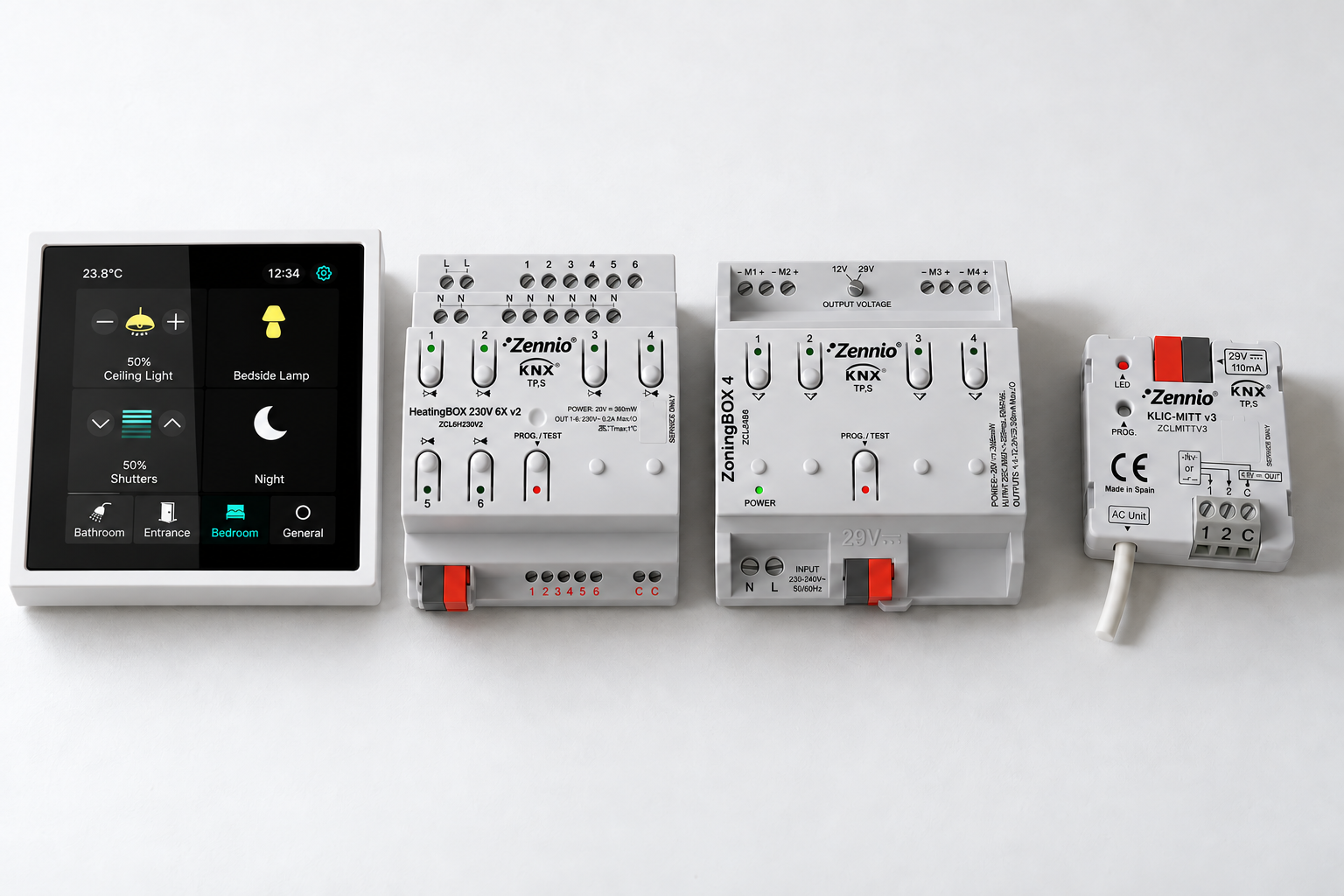

La protagonista será la Zennio CX33, acompañada por HeatingBOX 230V 6X v2, ZoningBOX 4 y una pasarela KLIC compatible con la máquina de conductos. Así planteamos una alternativa integrada a los dos sistemas de control independientes del ejemplo inicial, con posibilidad de añadir protección por punto de rocío y ampliar las funciones de la vivienda.

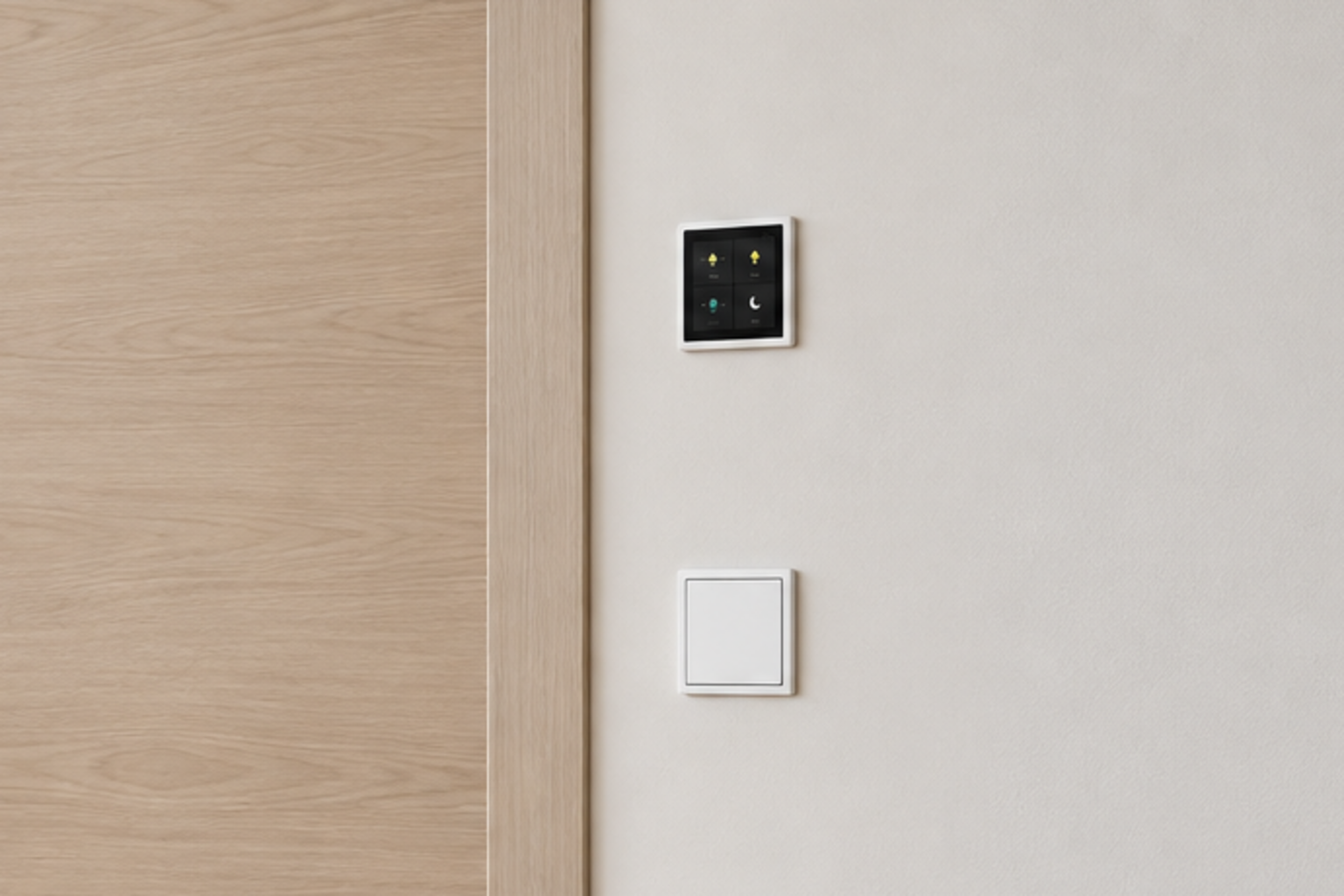

Zennio CX33: una pantalla para manejar la climatización y otros elementos de la vivienda
Antes de entrar en sus funciones, conviene detenerse en la estética. La CX33 está diseñada para instalarse con los marcos ZS70 de Zennio, que se suministran aparte. Este planteamiento facilita una composición coherente con el resto de mecanismos de la serie, evitando acumular mandos de distinto aspecto en una misma estancia.
Su pantalla táctil de 3,3 pulgadas permite configurar hasta 54 funciones en páginas personalizables, con interfaz clara u oscura e iconos a color. Se alimenta desde el propio bus KNX y es compatible con KNX Secure.
La CX33 incorpora dos termostatos. En nuestra propuesta, podemos dedicar uno al suelo radiante y otro al aire acondicionado, conservando ajustes y consignas independientes para cada sistema.
Unificar los mandos no significa obligar a los dos sistemas a funcionar de la misma manera. El usuario tendrá un único punto de control en la pared, pero podrá ajustar por separado la temperatura deseada para el suelo radiante y para el aire.
Esta independencia tiene sentido porque ambos sistemas responden de forma diferente. El suelo radiante presenta una elevada inercia térmica: tarda más en modificar la temperatura y mantiene su efecto después de cerrar las válvulas. El aire por conductos permite una respuesta más rápida. La regulación debe adaptarse a estas características y a las condiciones de uso de la vivienda.
Además, la programación KNX permite establecer prioridades y bloqueos para coordinar ambos sistemas. Podemos plantear el suelo radiante como calefacción de base y el aire como apoyo, o impedir que uno esté calentando mientras el otro intenta enfriar la misma estancia. Estas funciones se definen en el proyecto y en la programación.
HeatingBOX 230V 6X v2: el control KNX de las válvulas del colector
Para las seis zonas de suelo radiante de nuestro ejemplo, proponemos el HeatingBOX 230V 6X v2. Este actuador dispone de seis salidas para controlar válvulas todo-nada a 230 V e incorpora un termostato independiente por salida y seis entradas analógico-digitales.
Su función es actuar sobre los cabezales electrotérmicos del colector, abriendo o cerrando el paso de agua según la demanda de cada zona. En nuestra arquitectura, asumiría la función de control que realizaba la caja de conexiones convencional, manteniendo el colector hidráulico y utilizando actuadores de válvula compatibles. Las funciones auxiliares de la caja original, como las órdenes a bomba o generador, deben resolverse expresamente en el proyecto.
La regulación puede organizarse desde los termostatos de las pantallas o desde los integrados en HeatingBOX, según el diseño elegido. Definimos dónde se ejecuta cada regulación para que exista un único criterio de control por zona.
Esto también permite adaptar la solución a las estancias donde solo hay suelo radiante: no todas necesitan una pantalla con dos controles de climatización, pero todas deben contar con una medición de temperatura adecuada. En nuestro ejemplo podemos plantear cuatro CX33 para las zonas con ambos sistemas y sensores de temperatura para las dos zonas restantes.
ZoningBOX 4: la gestión de las cuatro zonas de aire acondicionado
El ZoningBOX 4 se encarga de la zonificación del aire por conductos. Permite actuar sobre rejillas motorizadas compatibles de 12/24 V CC en cuatro zonas, con hasta dos rejillas por zona, e incorpora la lógica para coordinar las demandas de climatización.
En la alternativa KNX que estamos diseñando, este equipo asumiría la función de la centralita de zonificación prevista inicialmente. Recibiría por el bus la información de cada estancia y gestionaría la apertura y el cierre de sus rejillas.
Así, una habitación que no necesita climatización puede cerrar su salida de aire mientras otra mantiene la demanda. El sistema coordina las zonas activas y las órdenes destinadas a la máquina mediante la pasarela correspondiente.
Podemos utilizar rejillas de distintos fabricantes siempre que el modelo y el motor concretos sean compatibles y estén validados para esta aplicación. También debemos resolver las condiciones de caudal mínimo y presión que exige la máquina cuando se cierran zonas: forman parte del diseño de la instalación de conductos.
Pasarela KLIC: la comunicación entre KNX y la máquina de conductos
La pasarela KLIC conecta el sistema KNX con la electrónica de la unidad de aire acondicionado. Elegiremos la referencia adecuada para la marca y el modelo exactos de la máquina; Zennio dispone de un comprobador de compatibilidad para esta selección.
Su cometido es transmitir las órdenes y recibir los estados que admita esa combinación de máquina y pasarela. Por ejemplo, la KLIC-MITT v3 ofrece comunicación bidireccional con unidades Mitsubishi Electric compatibles mediante su conector IT.
ZoningBOX organiza las demandas de las zonas y KLIC las comunica a la máquina. Juntos permiten integrar el aire acondicionado en la misma instalación que controla el suelo radiante.
Iluminación y persianas: aprovechar las entradas de la CX33
La CX33 dispone de cuatro entradas analógico-digitales, que pueden utilizarse como entradas binarias para conectar contactos libres de potencial, como pulsadores convencionales.
Por ejemplo, podemos dedicar una entrada a un pulsador de iluminación principal, otra a una luz secundaria y las dos restantes a las órdenes de subida y bajada de una persiana. La asignación definitiva dependerá de las funciones elegidas y de si necesitamos reservar alguna entrada para una sonda u otro sensor.
Para ejecutar esas órdenes necesitaremos los actuadores KNX de iluminación y persianas correspondientes. Las entradas de la pantalla reciben la pulsación; los actuadores conmutan las cargas o accionan los motores.
Podemos seleccionar actuadores Zennio de carril DIN para el cuadro o soluciones empotradas compatibles cuando el espacio y la arquitectura lo aconsejen. El número de canales, las cargas y la ubicación determinarán los equipos adecuados.
Si inicialmente estaba previsto un interruptor convencional, podemos plantear un pulsador conectado a una entrada de la pantalla. Este cambio debe acompañarse del cableado de contactos y de potencia apropiado; nunca se conecta tensión de red a estas entradas.
También podemos ejecutar la instalación por fases. Durante la obra dejamos preparados tubos, cajas y conductores, incluido el recorrido hasta los motores de persiana y la ubicación de sus actuadores. Las funciones preinstaladas se activarán cuando se coloquen y programen los dispositivos necesarios.
Cableado y arquitectura común de la instalación
Otra oportunidad de optimización está en sustituir las redes de control independientes por una infraestructura común de bus KNX, con la topología y las derivaciones necesarias para conectar pantallas, actuadores y sensores.
Se mantienen los cableados de potencia y las conexiones entre actuadores y válvulas, rejillas, luces o persianas. También se mantiene la conexión específica de KLIC con la máquina, según el modelo. El alcance real del ahorro de cableado se comprobará sobre los planos y recorridos de ambas propuestas.
Para completar la solución incluiremos la fuente de alimentación KNX, la alimentación de los motores de rejilla según sus requisitos, los elementos de conexión, el acceso de programación y la puesta en marcha. Si queremos control mediante aplicación, añadiremos una solución de acceso remoto compatible, con sus licencias cuando corresponda.
Cómo trabaja el conjunto en nuestra vivienda
En las cuatro zonas con suelo radiante y aire, las CX33 permiten manejar ambos sistemas desde una misma pantalla. Las otras dos zonas de suelo radiante disponen de su medición y regulación correspondiente.
HeatingBOX actúa sobre las válvulas del colector; ZoningBOX gestiona las rejillas y las demandas de las cuatro zonas de aire; y KLIC establece la comunicación con la máquina. Los sensores de humedad completan la protección por punto de rocío si se incorpora suelo refrescante.
Las entradas de las pantallas permiten añadir pulsadores convencionales para iluminación y persianas. Los actuadores correspondientes ejecutan las órdenes, y el proyecto puede prever estas funciones desde el inicio o preparar su incorporación posterior.
La CX33 concentra el manejo de la estancia, mientras sus compañeros ejecutan y coordinan las acciones de cada sistema.
¿Puede costar lo mismo y ofrecer más funciones?
Esa es la comparación que merece la pena hacer antes de cerrar el presupuesto de la obra. En nuestra solución inicial ya teníamos diez termostatos, una caja de control para el suelo radiante, una centralita de zonificación, una pasarela y un servidor web, además de sus cableados y configuración.
La alternativa KNX redistribuye esa inversión: cuatro pantallas para las estancias con ambos sistemas, sensores para las zonas restantes y los equipos de actuación y comunicación que hemos descrito. Sobre esta base podemos valorar cuánto cuesta añadir iluminación y persianas.
El presupuesto equivalente es una posibilidad que hay que demostrar en cada proyecto. La comparación debe incluir marcos, sensores, fuentes, actuadores, acceso remoto, montaje, programación y puesta en marcha. También debe diferenciar las funciones que se entregan operativas de las que quedan únicamente preinstaladas.
El ahorro puede proceder de concentrar interfaces, evitar equipos de control duplicados y simplificar determinados recorridos y trabajos. La coordinación entre sistemas también ofrece oportunidades para reducir consumos innecesarios, pero el resultado dependerá del diseño, de la puesta en marcha y del uso de la vivienda.
Por eso, la decisión debe basarse en dos presupuestos completos con el mismo alcance. Así podremos comprobar si KNX permite conseguir más funciones por una inversión equivalente o qué coste adicional tendría cada ampliación.
